甜菜碱是一种碱性物质，具有强烈的吸湿性能，所以在制作工艺中经常会使用抗结块剂处理，其分子结构、应用效果与天然甜菜碱无明显差别，属于化学合成的天然物等同物。

一、甜菜碱喷雾干燥机原理

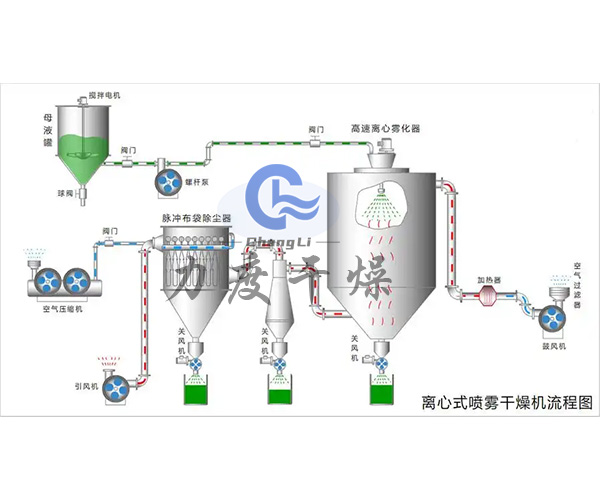

空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。

二、甜菜碱喷雾干燥机特点

1、干燥速度快、料液经雾化后表面积大大增加、在热风气流中，瞬间就可蒸发95%—98%的水份。完成干燥时间只需5-15秒，具有瞬时干燥特点。

2、特殊的分风装置,降低了设备阻力,并有效提供了干燥器的处理风置。

3、生产过程简化，适宜连续控制生产，含湿量40-90%的液体，一次干燥成粉，减少粉碎，筛选等工序提高产品纯度。

4、物料在短时间内完成干燥过程，适应于热敏性物料的干燥，能保持物料色、香、味。

5、产品分散性、流动性、溶解性良好，产品粒径、松散度，水份在一定范围内可调。

三、甜菜碱喷雾干燥机工艺参数

1．物料名称：甜菜碱

2．料浆固含量：50％；

3．水分蒸发量：500kg/h；

4．产量： 500㎏/h；

5．喷液量： 1000㎏/h；

6．干燥塔进风温度：250℃；

7．干燥塔出风温度：120℃；

8．成品终含水率：≤1％；

9．成品粒度：60-80目左右, ;成品回收率:≥96%

10．电器控制要求：PLC程序控制；

11．热源：焦碳间接燃烧炉(用户自备)

12．风量：14210Kg/h；

13．耗热量：81×104KCal/h；（蒸汽耗量1.2吨）

14．电装机容量：约85KW

15．压缩空气耗量：1.2m3/min

四、甜菜碱喷雾干燥机组成部分

1.热风系统

1.1.焦碳间接燃烧炉用户自备：

1.2.热风管道 内胆材质304，壁厚2mm，内壁抛光量Ra0.8； 外包材质Q235,1.5mm；保温层150㎜，玻璃纤维填充； 骨架碳钢；进出风法兰304；密封垫采用四氟橡胶；

2.供料系统

2.1供料管道、阀门 管道用316L不锈钢卫生抛光管制作；连接用快开卫生管接头； 阀门用316L不锈钢快开球阀。

2.2高压均质泵Q：1500L/h ；P：25MPa接触物料部份316L材质，15KW 2.3压力式雾化器 是将液体粉碎成液滴的关键装置,本厂可提供多种形式的配合喷嘴，以适应粒径的调整。采用1个压力喷嘴，喷孔片孔径、涡流片可调节。 接触物料材质316L，喷片材料采用硬质合金，可抗高压的磨蚀。

3. 热风分配器

规格QZP1000，进风配有二道开孔热风分布板，使热风均匀的以优化方向进入干燥塔。 内胆材质2mm304，焊缝磨平抛光，内壁抛光Ra0.8，外壳材质Q235壁厚3mm花纹板，保温层玻璃纤维填充，骨架碳钢。

4.干燥塔顶盖

干燥塔顶盖内胆材质316L，壁厚2mm，内壁抛光量Ra0.8，保温层玻璃纤维填充，骨架碳钢，上表面材质Q235壁厚3mm花纹板。

5.干燥塔直筒体

内胆Φ4.5×16m，内胆与干燥塔顶盖内胆圆孤过滤，无卫生死角，焊缝磨平抛光，内壁抛光Ra0.8，内胆材质316L，壁厚2mm,骨架碳钢，保温层80mm,保温材料固定在角钢圈内;外包Q235板0.8mm彩钢板；分6片制作,现场拼装.

6.干燥塔锥体

内胆焊缝磨平抛光，内壁抛光量Ra0.8，内胆材质316L，壁厚2mm，骨架碳钢，保温层80mm,保温材料固定在角钢圈内,外包Q235板,0.8mm彩钢板,分6片制作,现场拼装.

7.配套清洗塔门4件，干燥塔直筒体分二层布置锥体一层，汽锤共18只。

8.产品冷却，收料系统

9.冷却空气除湿机 风量2500m3/h，温度35－10℃，内胆304，翅片管，基管为铜管、翅片为铝，外包铝合金板。冷冻除湿机集成组件,配有冷冻机组。出风口配套过滤器,过滤精度食品级，处理风量1000m3/h,壳体304，内壁抛光Ra0.8，滤材为超细玻璃纤维纸。

10.塔底冷料器 规格Ф1200，1台，出料双层气动阀。材质316L，壁厚2mm，内壁抛光Ra0.8；外壁抛光Ra1.6; 11.集中风送冷却管道Φ133，材质316L,内壁抛光Ra0.8；外壁抛光Ra1.6,快装法兰连接

12.尾气处理系统

13.旋风分离器 规格Ф1800，1台，出料双层气动阀。配套Ф168快装清洗手孔2套 材质316L，壁厚2mm，配1套气锤。内壁抛光Ra0.8；外壁抛光Ra1.6

14.引风机 规格9-26-12.5D 45kw;风量27757m3/h, 风压4000Pa;叶轮、壳体材质316L，抛光无死角,支架、轴承箱材质为碳钢，配6只减震橡胶座，变频控制

15.风管（干燥塔至排风管） 材质316L壁厚2mm, 内壁抛光Ra0.8；密封垫片用四氟橡胶连接螺栓螺母材料304 16.喷淋除尘器 规格Ф2000，1台材质304，陶瓷喷咀，一层喷淋管，耐腐蚀泵1台FS40-18-20，功率3KW，钢衬氟塑料。
