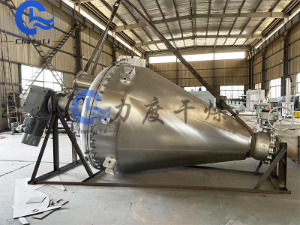

盐酸胍单锥螺带真空干燥机

名称/型号: 盐酸胍单锥螺带真空干燥机

适用行业:食品,化工,制药等

材质:304不锈钢

尺寸:可定制

交货周期:咨询客服

售后质保:一年保修,终身维护

全国热线

13813689060

视频展示 Product detail

产品详情 Product detail

盐酸胍是一种有机物,是一种白色或者微黄色的块状物质,可以用作医药、农药、染料以及有机合成的中间体,通常是制造黄安类的药物的重要原材料,盐酸胍是一种能够溶于甲醇的微黄色的块状物。

一、盐酸胍单锥螺带真空干燥机概述

单锥真空干燥机为单锥形的回转罐体,罐内在真空状态下,向夹套内通入蒸汽或热水进行加热,热量通过罐体内壁与湿 物料接触。单锥真空干燥机适用于医药、食品、化工等行业的粉,粒状物料的真空干燥和混合
湿物料吸热后蒸发的水汽。通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下,内外翻动,故加快了物料的干燥速度,提高干燥效率,达到均匀干燥的目的。
单锥真空干燥机干燥速度快,一般只需几秒到十几秒钟,具有瞬间干燥的特点。干燥过程中液滴的温度比较低,特别适 宜热敏性物料的干燥,能够保持物料色、香、味。为防止干燥塔产生粘壁现象,本装置设有特殊的结构,有效地杜绝产品的 粘壁现象。成品风送系统将干燥成品与系统内的热湿空气及时分离,避免了干燥成品的吸湿或结块的可能性。


二、盐酸胍单锥螺带真空干燥机特点

  1. 锥形真空混合干燥机中的物料在容器内受热是紧贴容器内壁,由螺旋桨叶自下而上旋转至容器上部,然后沿主轴呈涡流向下。物料在整个干燥过程中始终在分散运动。物料的运动状态保证了物料的均衡受热。
    2.锥形真空混合干燥机的粉尘除尘装置安装在容器上方与抽真空管口连接处。在干燥过程中不易被飞扬的物料睹塞。除尘器内配备反吹装置,可在干燥过程中随时对吸附在除尘器内的物料进行反吹,保证了真空抽气的管路畅通无阻。
    3. 锥形真空混合干燥机可人工进料或真空进料,并且可与相关的进料装置对接使用。闷堵阀可根据用户的需要配置电气开启或手动开启,并视不同的需求加装气扫装置。
    4.锥形真空混合干燥机整体结构简单、维护简易、清洁方便、实现在线清洗或灭菌。并可根据客户需要配置电脑自控系统。每一批次的物料实现准确的过程控制。5. 锥形真空混合干燥机内壁采用*的工艺,确保流动性较差的物料无粘壁现象,同时达到*化的传热效率。
    6.底部放料阀为半球阀,密封可靠,卸料顺畅,无物料残余,无死区;可通入氮气,有利于真空干燥。


三、盐酸胍单锥螺带真空干燥机技术参数

  1. 主机容积:3000L ;装料容积:约1500L-2100L。
    2. 装料系数:≤70%公积容积(物料比重按0.4-0.45计算)
    3. 罐内工作压力:-0.09Mpa~-0.1 Mpa
    4. 夹层工作压力:0.25Mpa~0.3Mpa
    5. 电机功率:18.5kW(电机为变频调速)。
    6. 主机转速:10~30rpm。(根据产品特性螺旋搅拌速度可以变频调节)
    7. 夹套加热方式:导热油或低压蒸汽加热,夹套温度:≤130℃。
    8. 内筒体直径:Φ2000×2320×12mm采用316L不锈钢制作,内壁抛光处理。
    9. 搅拌轴采用Φ133×20mm不锈钢316L厚壁管,支撑杆采用Φ45×10mm不锈钢316L厚壁管制作。螺带叶片采用不锈钢板12mm不锈钢316L制作。内部管道可通导热油或低压蒸汽加热后均匀传热到轴及叶片表面,大大增加了传热面积。
    10. 主机进口采用快开压盖,既简单、方便,又能保证良好的真空密封效果。主机进料口采用球阀方式,进料口为DN200卡箍快接式,带阀门,放空阀门安置在顶盖位置,采用球阀进行放空。出料口采用抽板阀,其出料速度快,操作方便,出料无残留。
    11. 主机的密封采用单端面机械密封、能够保证主机有较高的真空度,提高了干燥的速度。
    12. 主机采用SLFA系列斜齿轮减速机,运行平稳可靠、噪音低,使用寿命长。
    13. 锥体上设有现场测温表,可随时观察与调控温度。
    14. 筒体内抽真空:-0.09Mpa以上。
    15. 设备物料接触处采用316L,外壁采用304不锈钢材质。
    16. 电源为380V,三相五线,50Hz。

四、盐酸胍单锥螺带真空干燥机主要结构

1、搅拌器:由双电机、双减速机、双轴传动执行悬臂轴公转和搅拌轴自转,搅拌轴装有特别设计的卫生级双端面机封。
2、筒体:筒体包括封头和锥形筒体组成,封头和筒体有夹套加热和保温,开有必要的人孔、工艺管口、视镜、压稳定、使用寿命长有搅拌器、底部出料阀,上部进料阀,粉尘过滤器。
3、粉尘过滤器:粉尘过滤器由保温加热的外筒体、滤芯、反吹及清洗装置组成。
4、搅拌螺杆:螺杆本身是圆锥形,螺杆螺纹的直径从底部上升到顶部,混合螺杆悬臂从而避免需要一个底部支撑轴承、坚固的中央齿轮箱组件和顶部的轴承布置,混合螺杆带有一个中空的坚固中心轴与连续焊接在中心轴上的螺旋形刮板,双面中空的螺旋形刮板与中空中心轴形成加热回路。
5、机封系统:将机封密封液作为外部液体屏障和安全的机封指示系统,被设计成具有热虹吸循环或泵循环和一个电控制开关,干燥器的所有机械密封件通过一个共同的循环,双端面机封之间的两个内部环路系统被连接到一个外部用液体储存润滑密封液储罐中,从而通过监测液位得到的密封完整性的安全和预防性控制,机械密封产品与连接部件符合GMP标准,罐内充满无菌水液体运行,它可以被循环并可以排空的液体系统运行式符合GMP标准。
6、充气密封半球阀(真空干燥机进料、出料阀) :本半球阀是为满足单锥真空干燥机进料、出料的特殊需要而设计,该阀按照精密的公差标准来制造,结合特殊结构形成了良好的真空和压力密封环境,标准的充气密闭设计,易清洁,符合GM标准,可在线清洗。
